鄂式破碎机设备/鄂破设备
破碎是将原矿石破碎至满足磨矿,选矿或应用要求的粒度(一般是1~100MM)的粉碎技术,相应的设备为破碎机。
除特殊情况外,破碎通常是分阶段进行的。这是因为在通常情况下现有的破碎设备不能一次就将大块原矿石破碎至要求的细度。具体选择破碎段数要依据原矿石性质,原矿石块度,产品粒度及设备类型而定。物料每经过一次破碎机,成为一个破碎段。对于每一破碎作业,定义破碎前后|(即给料与产物)的粒度之比为该段破碎作业的破碎比,它反映了经过破碎机粉碎后,原矿石或原料粒度减小的程度。各段破碎或粉碎作业的破碎比或粉碎比的乘积为该破碎或粉碎工艺流程的总破碎比。
根据破碎设备的形式和施力特点,常用的破碎设备可分为颚式破碎机,圆锥破碎机,辊式破碎机,反击式破碎机和锤式破碎机等。这些设备的类型,性能特点和应用以下给予说明。
各类设备各有特点,在实际中如何选择使用,有赖于对各种设备的结构,原理,工作特点和应用特性的了解。

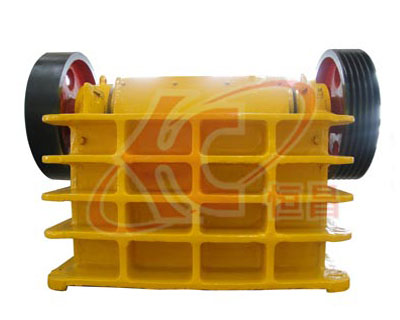

颚式破碎机主要由机架,固定鄂板,活动鄂板,偏心轴,肘板,调整座等组成。进入破碎腔之间的物料在动鄂向定鄂运动的挤压作用下被破碎,破碎后的物料又在动鄂离开定鄂后从破碎腔下部排除。动鄂每一个摆动周期,物料受到一次压挤作用并向下排送一段距离。物料从给入破碎腔开始,通常受到多次压碎作用后排出机外。颚式破碎机的主要技术参数为进料口尺寸,最大进料粒度,排料口调整范围,偏心轴转速,处理能力,电机功率,设备重量等。
破碎机类型 性能和应用
类型:
颚式破碎机:分为 1:简摆式 破碎比(4:1)-(9:1) 产品较粗 粉矿较少,适用于粗碎和中碎
2:复摆式 破碎比(4:1)-(9:1)生产能力较大 效率较高,适用于中碎和细碎
圆锥破碎机:分为 1:旋回式 破碎比(3:1)-(10:1) 处理量大 粉矿少,适用于各种硬度物料的粗碎
2:标准型 破碎比(4:1)-(8:1)平行带短,适用于各种硬度物料的粗碎
3:短头型 破碎比(4:1)-(8:1)平行带长,适用于各种硬度物料的细碎
4:中间型 破碎比(4:1)-(8:1)平行中带等,适用于各种硬度物料中碎和细碎
辊式破碎机:分为 1:单辊式 破碎比 7:1 适用于脆软及磨蚀性物料的中碎和细碎
2:双辊式 破碎比(3:1)-(18:1)粉矿少,适用于物料的细碎
反击式破碎机:分为1:单转子 破碎比(30-40):1 破碎比大 产品粒度均匀,适用于脆性物料的粗碎,中碎和细碎
2:双转子 破碎比(30-40):1 破碎比大 产品粒度均匀,适用于脆性物料的粗碎,中碎和细碎
锤式破碎机: 破碎比(20:1)-(40:1)破碎比大 产品粒度均匀,适用于脆性物料的粗碎,中碎和细碎
破碎机:主要用于选矿、水泥、建材、冶金和化学工业,它可以把大小不同的原料破碎成均匀颗粒,以利于下道工序加工。(1)颚式破碎机 颚式破碎机通常由一个固定鄂个一个动鄂组成破碎腔,根据动鄂的运动轨迹和特点,颚式破碎机可分为简摆式(双肘板或双推力板机构)和复摆式(单肘板单推力板机构)两种。
鄂式破碎机的技术参数 :
型号
|
进料口尺寸(mm)
|
最大进料粒度(mm)
|
排料口调整范围(mm)
|
理论生产量(m3/h)
|
偏心轴转速(r/min)
|
电机功率
kw |
机器重量
T |
外型尺寸(mm)
|
||
长
|
宽
|
高
|
||||||||
PE-150×250
|
150×250
|
125
|
10-40
|
1-3
|
300
|
5.5
|
1.1
|
875
|
745
|
935
|
PE-250×400
|
250×400
|
210
|
20-80
|
4-14
|
300
|
15
|
2.9
|
1430
|
1260
|
1296
|
PE-400×600
|
400×600
|
350
|
40-100
|
8-20
|
250
|
30
|
6.5
|
1650
|
1720
|
1653
|
PE-500×750
|
500×750
|
420
|
50-120
|
34-69
|
275
|
55
|
11
|
2050
|
1860
|
2075
|
PE-600×900
|
600×900
|
480
|
65-160
|
35-100
|
250
|
75
|
17.6
|
2792
|
3828
|
2525
|
PE-750×1060
|
750×1060
|
630
|
100-220
|
75-120
|
250
|
110
|
28
|
2531
|
2370
|
2783
|
PE-150×750
|
150×750
|
120
|
10-40
|
5-16
|
320
|
15
|
2.9
|
1260
|
1540
|
1116
|
PE-250×750
|
250×750
|
210
|
10-50
|
8-22
|
330
|
30
|
5.4
|
1680
|
1705
|
1415
|
PE-250×1000
|
250×1000
|
210
|
10-50
|
10-30
|
350
|
30
|
6.5
|
1580
|
1955
|
1400
|
PE-250×1200
|
250×1200
|
210
|
25-60
|
14-40
|
330
|
37-45
|
8.6
|
1600
|
2155
|
1400
|
PE-300×1300
|
300×1300
|
250
|
20-90
|
19-65
|
300
|
55
|
11
|
1750
|
2320
|
1720
|
锤式破碎机使用于破碎各种脆性材料的矿物。被破碎物为煤、盐、石膏、明矾、石灰石等。其物料的抗压强度不超过1000MPa,湿度不大于15%。
规格型号
|
给料粒度(mm)
|
排料粒度(mm)
|
生产能力(T/h)
|
电机功率(kw)
|
外型尺寸(长×宽×高)mm
|
重量kg
|
PCФ600×400
|
<100
|
<15
|
8~10
|
15
|
1000×980×1120
|
1445
|
PCФ800×600
|
<200
|
<10
|
18~24
|
45
|
1234×1360×1120
|
3480
|
PCФ800×800
|
<200
|
<15
|
20~50
|
75
|
1432×1360×1120
|
4100
|
PCФ1000×800
|
<200
|
<15
|
30~90
|
115
|
1500×2230×1515
|
6700
|
PCФ1000×1000
|
<200
|
<15
|
100~150
|
130
|
3690×2230×1515
|
8652
|
PCФ1250×1250
|
<200
|
<20
|
150~200
|
180
|
2424×2280×1942
|
14000
|
PCФ1400×1400
|
<250
|
<20
|
150~200
|
280
|
5306×3440×2475
|
32000
|
PCФ1600×1600
|
<350
|
<20
|
250
|
480
|
580×3780×2700
|
37500
|
双齿辊破碎机技术参数:
型 号
|
单位 |
2PGC450×500
|
2PGC600×750
|
||||
辊子直径
|
mm
|
450
|
600
|
||||
辊子长度
|
mm
|
500
|
750
|
||||
最大给料尺度
|
mm
|
100
|
200
|
300
|
|||
出料粒度
|
mm
|
0-25
|
0-50
|
0-75
|
0-100
|
0-25
|
0-50
|
生产能力
|
t/h
|
20
|
35
|
45
|
55
|
60
|
80
|
辊子速度
|
r.m.p
|
64
|
50
|
||||
电动机功率
|
kw
|
11
|
22
|
||||
外型尺寸(L×W×H)
|
mm
|
2260×2206×766
|
2780×3165×1392
|
||||
重量
|
kg
|
3800
|
6950
|
双光辊破碎机系列供选矿、化学、水泥、建筑材料等工业部门在中碎和细碎作业中破碎抗压强度≤120-150MPa的中等硬度及以下的矿石和岩石之用。样本中出料粒度不是固定值的破碎机,表示该机可由细碎转换成中碎。双光辊破碎机主要的优点在于符合出料粒度要求的比例高,过粉碎现象少,能耗小,但相对冲击型的破碎机产量较低。
双光辊破碎机技术参数:
型 号
|
单位
|
2PG400×250
|
2PG610×400
|
辊子直径
|
mm
|
400
|
610
|
辊子长度
|
mm
|
250
|
400
|
最大给料粒度
|
mm
|
32
|
70
|
出料粒度
|
mm
|
2-8
|
10-30
|
生产能力
|
t/h
|
5-10
|
4-15
|
辊子速度
|
r.m.p
|
200
|
60
|
电动机功率
|
kw
|
11
|
15×2
|
外型尺寸(L×W×H)
|
mm
|
1430×980×795
|
1474×3425×888
|
重量
|
kg
|
1300
|
3317
|
